景区无线监控系统案例
第一章、概述
随着我国旅游业的不段发展，景区人流量也越来越大，安全问题已成为重中之重。所以在越来越多的景区已经开始对辖区内重要的出入口以及活动场所进行时时监控。而有线监控布线施工工程量大，尤其对于有些现场施工困难的情况，无线网桥可完美解决这些难题。
第二章、需求分析
为了加强对此处的安全管理，管理部门计划建立一套视频监控系统，完成对该区域的实时监控。现计划设置16路视频，分布各个重点监控区域，由于地形复杂，传统的有线传输方式不但工时长、费用高且实施难度特别大，所以采用无线传输方式，前端16个监控点位与中间之间有障碍物遮挡，需要架设一个无线中继。
第三章、方案设计
无线监控系统主要包括三个部分：前端监控点、无线传输部分和监控中心。其中前端监控点负责现场图像的采集。无线传输链路则负责视频、音频、控制信号的传输。监控中心则负责视频的录像和存储。

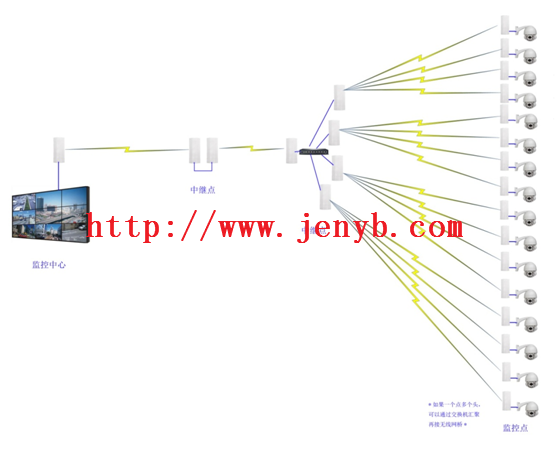

网络拓扑图
说明：
1、每个监控点一路视频，如果有多路可以通过交换机汇聚以后再接无线网桥。
2、监控点的图像通过无线方式传输到中继点，中继点再把监控图像转发到监控中心，监控中心通过无线网桥接收以后，接入到核心交换机上面，这样监控大屏、NVR存储、流煤体服务器就可以通过网络获取监控点的图像。

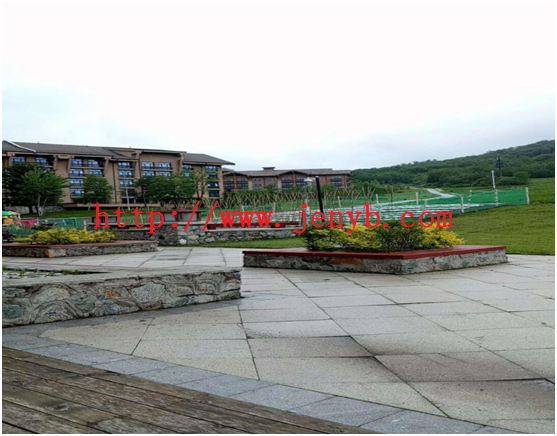

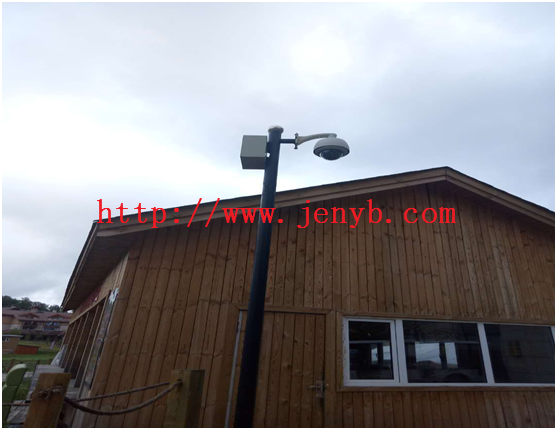

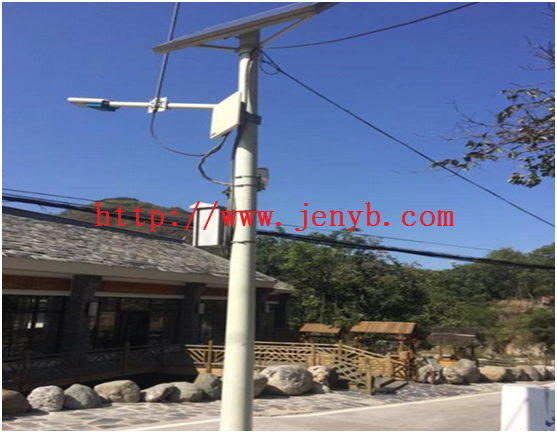

第四章、项目现场相片
