森林防火监控系统平台

建设方案

需求分析

   随着景（林）区内不断增长的游客活动，给森林防火工作带来了严重的考验， 原有的人工看护方式已经不能满足森林防火要求，需要借助先进的信息技术对森 林资源进行智能化、大范围、大视野、全天候的实时监控，采用烟火智能识别技 术、GIS 定位技术、110 指挥报警联动、视频监控技术为指挥中心提供大范围、 全天候的实时视频监控图像、林火智能识别并报警、GIS 快速定位现场等，为日 常森林防火管理、遇到火灾及时报警，为决策层制定快速高效扑救方案提供可靠 的依据和保障。

建设标目

   建设成森林防火智能监测系统，是一套集视频监控、智能预警、指 挥调度、防盗报警为一体的智能森林防火信息系统，系统能够为指挥中心 提供准确、及时的现场信息，并且能够实现对森林资源、森林病虫害及野 生动物实施监控，对动植物保护和树木监护，通过视频监测记录发现非法 伐木者，监控视频资料可以作为处罚依据

森林防火智能监测系统总体构成

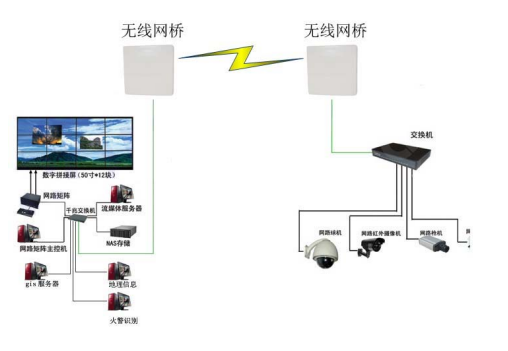

      森林防火智能监测系统是采用人眼能够识别的可见光技术的智能识别处理 器、低照度摄像机、长焦镜头及后端监测管理软件实现烟火智能识别并自动报警， 运用重型数字云台转动的方位角和俯仰角、长焦镜头的焦距及后端 GIS 管理软件 平台实现火点自动精确定位，通过摄像机和传输链路将视频图像和控制信号传输 到指挥中心进行监视、存储、管理的一套智能型的森林防火监测系统。  森林防火智能监测系统是由前端智能监测基站、传输网络、后端监控管理平 台及输出展示系统系统构成，系统结构如图所示：

系统架构由以下几部分组成：

  前端智能监测基站

   前端智能监测基站主要包括：重型数字云台、低照度摄像机、烟火智能识别 系统、火点自动定位系统、设备自身的防盗报警系统、市电或太阳能供电系统、 5.8G 无线数字传输系统、基站控制系统、铁塔、防雷接地系统等构成，是实现 智能防火监测系统前端视频图像采集、烟火智能识别并自动报警和火点自动定位 数据采集的重要站点。

  传输网络

   传输网络采用基于 IP 网络的数字化传输网络，主要包括：802.11AC 标准的 5.8G 无线网桥、高增益定向天线、高频馈线、避雷器等

  后端监控管理平台及输出展示

   后端监控中心由无线数字网络传输系统、视频联网监测管理平台软件、GIS 管理平台软件、火警识别软件平台、110 报警联动平台、地理信息系统平台、PC 服务器、磁盘阵列或 NVR 硬盘录像机、视频矩阵、监测计算机、指挥中心大屏幕 构成，是实现工作人员日常在指挥中心对野外森林进行远程集中监测，通过无线 数字传输网络实现森林防火智能监测的数据采集、分析、林火定位、自动报警、 指挥调度等功能。

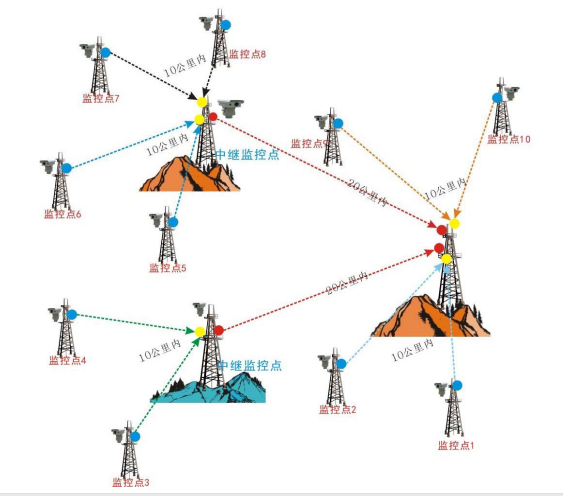

无线网络路由配置图

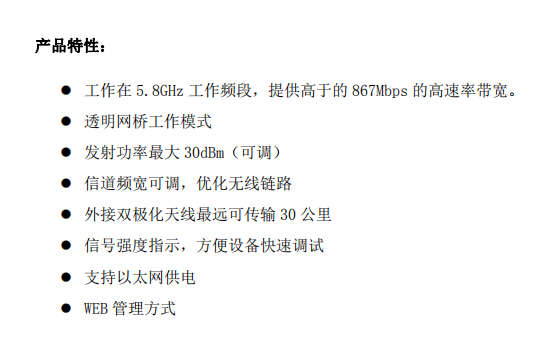

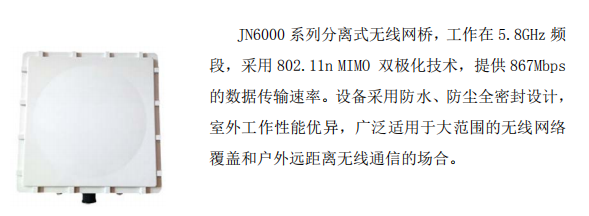

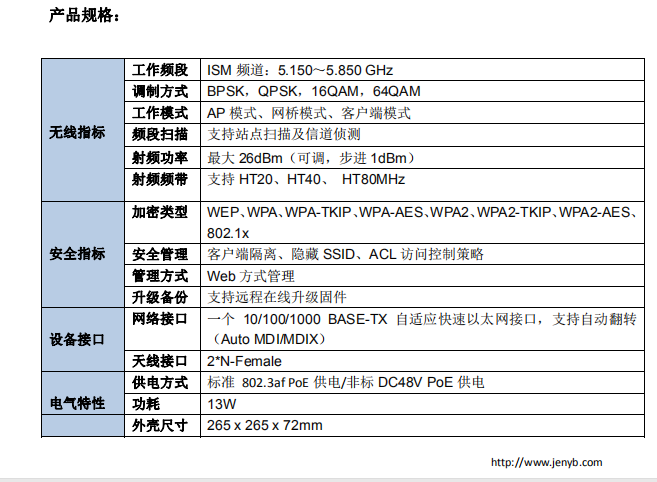

无线设备参数指标
